皆様こんにちは！

ニッカホーム新潟営業所です。

今回ご紹介致しますのは、浴室換気扇交換工事になります。



今回の天井付けタイプは前回の壁付けタイプと違い少々手間が掛かります。



また既存換気扇がINAX製のUF-23Aに対し交換機種は三菱製になっております。

同メーカーの後継機種ですとUF-27Aという機種がございますが今回はあえての三菱

その理由は最後に。

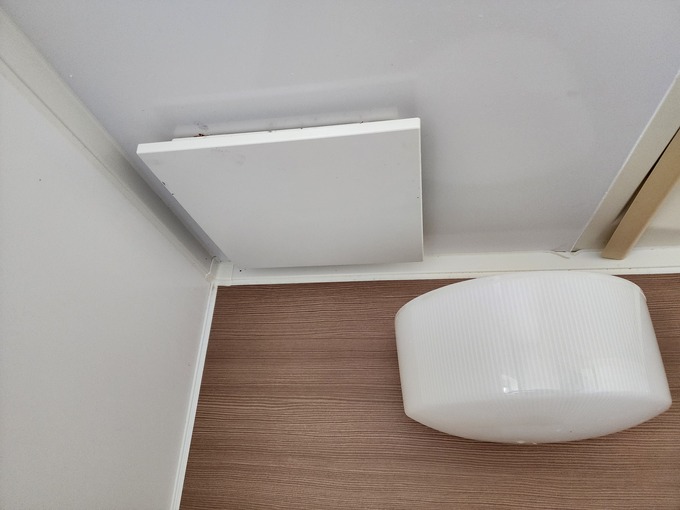

工事前　INAX　UF-23A　

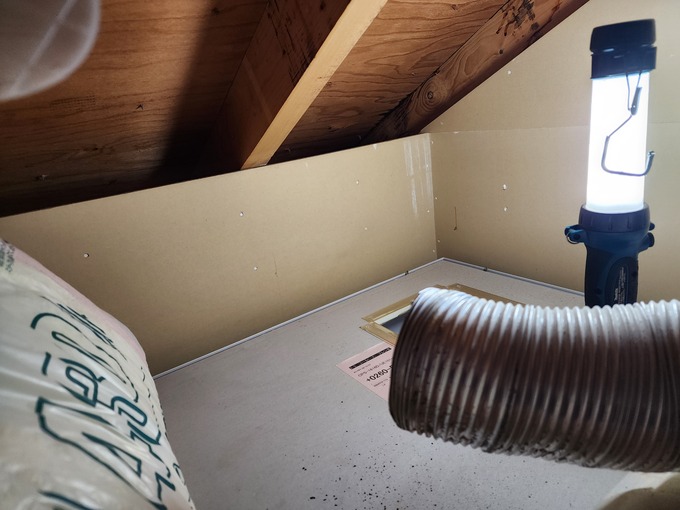

天井付けタイプの手間が掛かる理由がこちら

ダクトと本体がテープで固定してある為、天井の点検口を開け

上半身を入れて作業しないと脱着できません。

(浴室内で外せるという情報もありますが、天井で外した方が作業性が良いです。)











電源線は上部で結線されておりますね。

既存換気扇本体に接続されている黒いVCTFケーブルは3芯の撚り線(より線)の為

端子を付けて差し込みコネクターで結線されておりました。

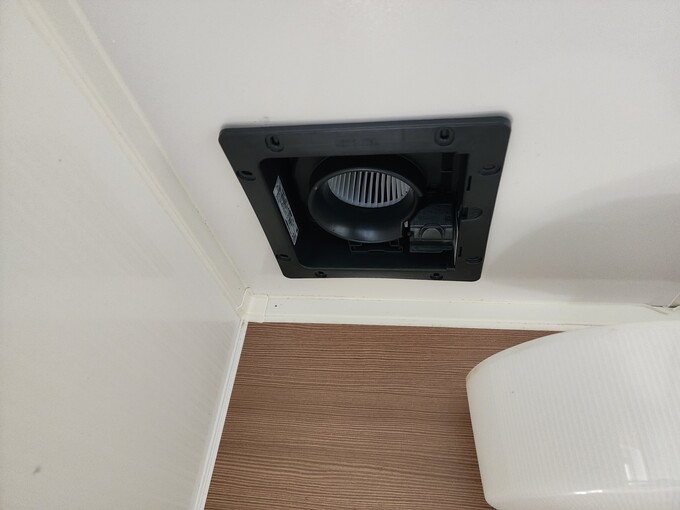

テープを剥がして本体を取り外しました。











次に新しい換気扇のアダプターをアルミダクトと接続。

テープをしっかりと貼り空気が逃げないようにします。

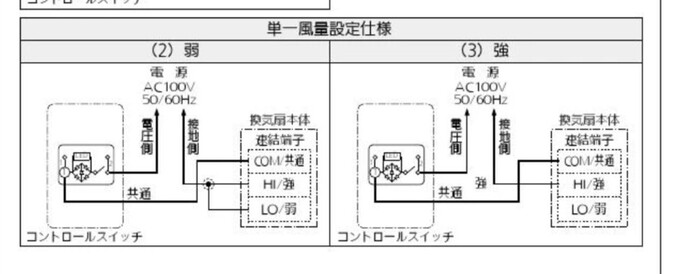

本体を戻す前に電源線を接続します。

黒白(電源)と緑(アース)

こちらも端子を付けて本体に接続











電源を接続したら戻す前に試運転。

OKでしたので本体取付。







天井裏から見るとこんな感じ





最後にカバーを付けて完了
